영하 20℃에서 영상 40℃에 이르는 넓은 온도 범위에서 리튬이온 배터리 전해액이 세계 최고 수준으로 에너지를 유지하는 기술이 개발됐다.

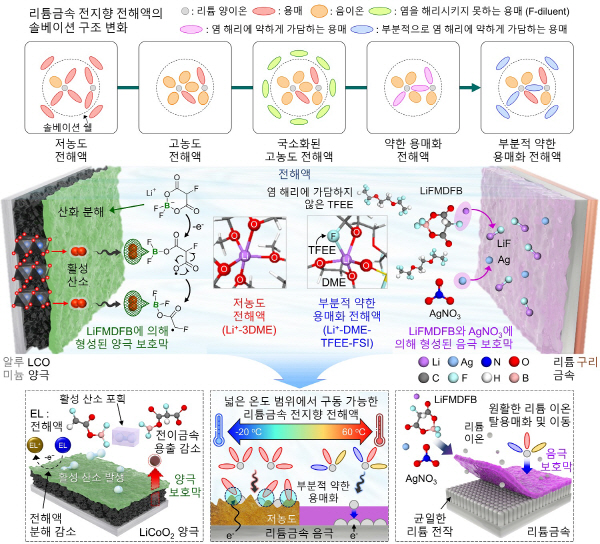

전해액의 솔베이션 구조의 변화(상단)와 개발 전해액 조성의 작동 메커니즘 모식도(하단). KAIST 제공

KAIST 생명화학공학과 최남순 교수 연구팀은 넓은 온도 범위에서 리튬금속 전지의 높은 효율과 에너지를 유지하는 세계 최고 수준의 전해액 기술을 개발했다고 4일 밝혔다. 개발된 전해액은 기존에 보고되지 않은 새로운 솔베이션 구조를 형성했으며 안정적인 전극-전해질 계면 반응을 확보할 수 있는 첨가제 기술을 통해 리튬금속 전지의 수명 특성을 획기적으로 향상했다.

솔베이션이란 일반적으로 염(이온성 화합물) 농도가 낮은 전해액에서는 양이온이 전하를 띠지 않은 용매에 의해 둘러싸여 동심원의 껍질(Shell)을 형성하는 구조를 말한다. 솔베이션 구조 개선 기술은 염 농도를 증가시키지 않고 배터리의 작동 온도 범위를 넓히는 매우 중요한 인자다.

최남순 교수팀은 기존에 보고된 전해액 내 리튬 이온의 이동이 제한적이고 구동할 수 있는 온도 범위의 한계가 있는 전해액들과는 달리 넓은 온도 범위(-20~60℃)에서 안정적으로 작용할 수 있는 용매 조성 기술과 전극계면 보호기술을 적용해 기존 연구 결과보다 현저하게 향상된 가역 효율 (영하 20도 300회 99.9%, 상온 200회 99.9%, 고온 45도 100회 99.8%)을 달성했다.

가역 효율은 매 사이클마다 전지의 방전용량을 충전용량으로 나누어 백분율로 나타낸 값이다. 가역 효율이 높을수록 매 사이클마다 배터리 용량 손실이 적다는 의미다. 아무리 높은 용량을 구현하는 배터리라도 가역성이 높지 않다면 실용화가 어렵다.

또한 완전 충전-완전 방전조건에서 첫 사이클 방전 기준 용량 80%가 나오는 횟수까지를 배터리 수명으로 본다. 이번에 개발된 전해액 기술은 상온(25℃)에서 200회 충·방전 후에 첫 번째 사이클의 방전용량 대비 85.4%의 높은 방전용량 유지율을 보였다. 또한 고온(45℃)에서 100회 충·방전 후 91.5% 발현, 저온(영하 20℃) 구동에서도 300회 충·방전 후 72.1% 발현하는 등 완전 충전-완전 방전조건에서 기존 상용 기술 대비 약 20% 높은 용량 유지율을 보여줬다.

이번 연구에서 개발된 새로운 솔베이션 구조를 가지는 전해액(partially and weakly solvating electrolyte; PWSE) 기술은 리튬 코발트 산화물 양극을 사용해 영하 20℃에서 60℃의 넓은 온도 범위에서 극대화된 성능을 얻었다는 점에서 그 의미가 크다. 여기에 더해 60도와 80도 고온 저장에서도 저장 성능이 유지되는 것도 확인했다. 연구팀은 “리튬이차전지 전해액 시장에서 게임 체인저가 될 것”이라고 강조했다.

이번 논문의 공동 제1 저자인 KAIST 생명화학공학과 김세훈 박사과정은 “새로운 솔베이션 구조에 의한 리튬 이온의 이동도 향상과 구동 온도 범위의 확장, 전해액 첨가제에 의한 안정적인 전극-전해질 계면 형성의 시너지 효과에 의해 기존에 보고된 리튬금속 전지용 전해액 기술 개발의 한계를 뛰어넘는 기술을 개발하게 됐다”라고 말했다.

최남순 교수는 “개발된 전해액 기술은 기존에 보고된 전해액들과는 달리 리튬이온을 끌어당기는 힘이 다른 두 개의 용매를 사용하여 리튬이온이 잘 이동하게 하고 전극 표면에서도 원하지 않는 부반응을 감소시키는 새로운 솔베이션 구조를 형성해 리튬금속 전지 구동 온도 범위를 넓힌 획기적인 시도”라며 “이러한 솔베이션 구조 개선 기술과 전해액 첨가제에 의한 안정적인 전극-전해질 계면 형성의 시너지 효과는 고에너지 밀도 리튬금속 전지에서의 난제들을 효과적으로 해결하고 전해액 설계에 있어서 새로운 방향을 제시했다”라고 설명했다.

KAIST 생명화학공학과 최남순 교수와 김세훈 이정아 김보근 변정환 연구원, 경상국립대학교 나노신소재융합공학과 이태경 교수, UNIST 에너지화학공학과 강석주 교수, 백경은 연구원, 이현욱 교수, 김주영 연구원 진행한 이번 연구는 국제 학술지 ‘에너지 & 인바이론멘탈 사이언스 (Energy & Environmental Science)’에 9월 13일자로 온라인 공개됐다. 한편 이번 연구 수행은 솔베이 스페셜티 폴리머즈 코리아의 지원과 ㈜후성으로부터 첨가제 합성 지원을 받아 수행됐다.
